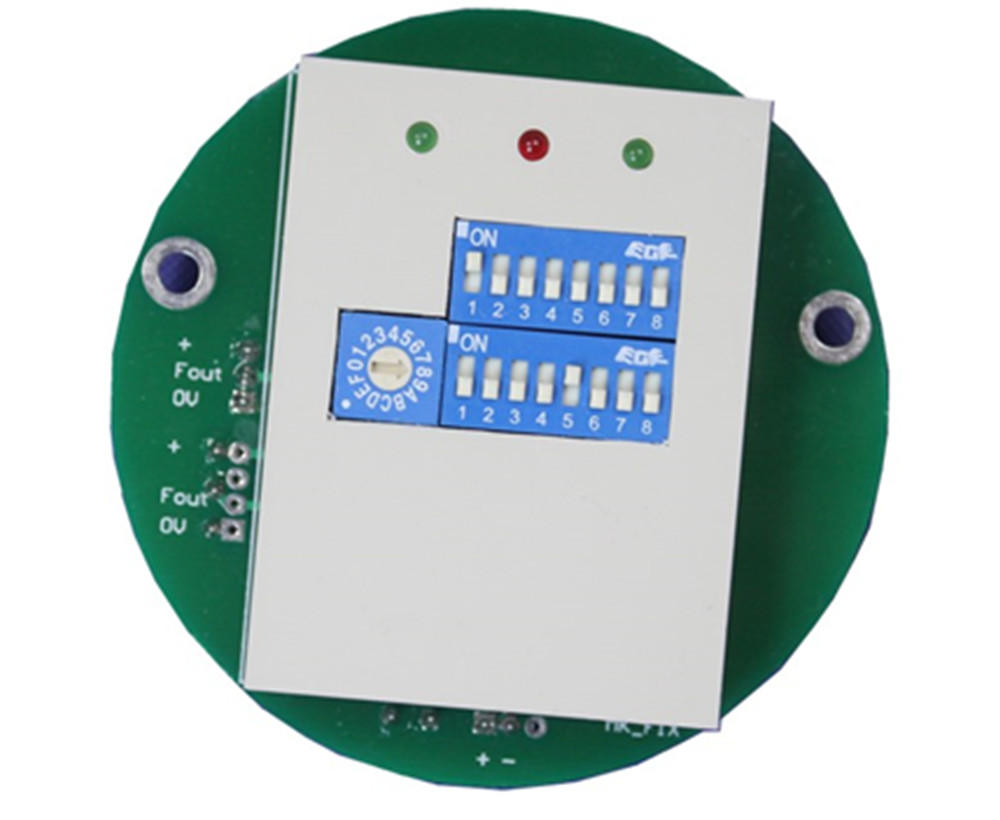

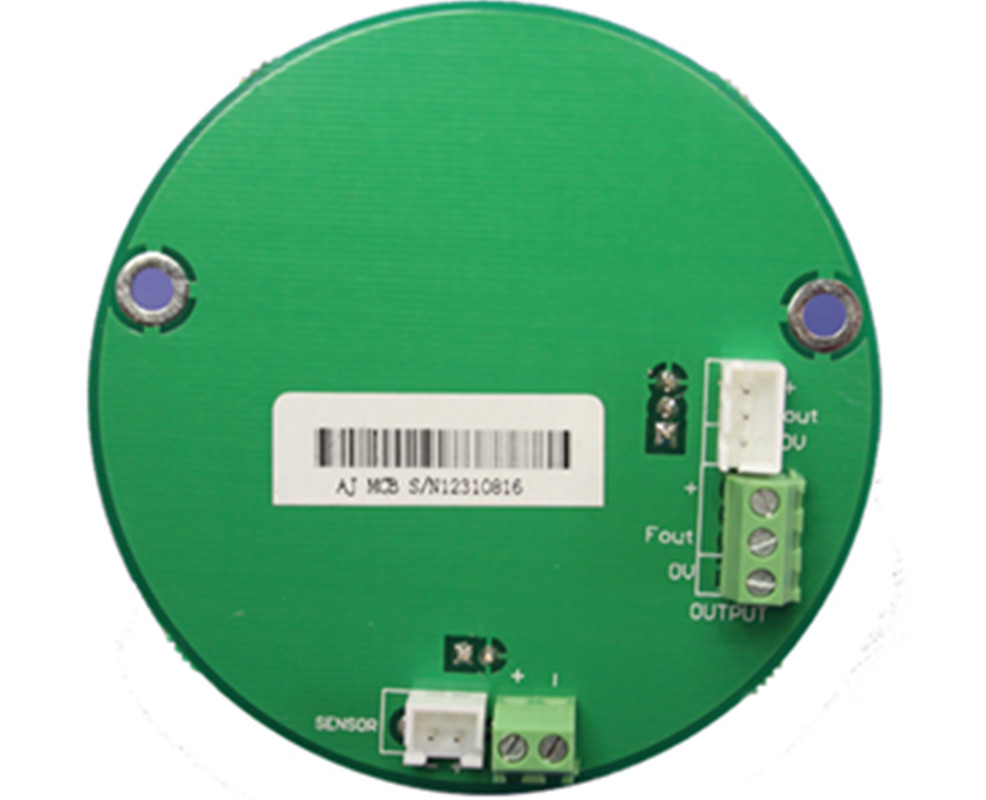

脉冲电路板适用于各种以压电晶体为检测元件的涡街流量传感器；使用于现在不需要显示，将脉冲信号直接送到智能流量积算仪（或控制室）的配套组件。
服务热线:17321395307
* 采用先进的表面贴装工艺，使整板的体积小，结构紧凑。
* 先进的全通用设计，适用于液体和气体介质的各种口径（20mm～300mm）。
* 宽电压工作范围，9V～24V。
* 输出驱动能力强，驱动电流>100mA。
* 先进的人性化设计，操作简便易用。
* 先进的电路设计，量程比宽，无自激。
* 适用与带填充料的悬臂梁式的传感器 和无填充料的平装传感器。

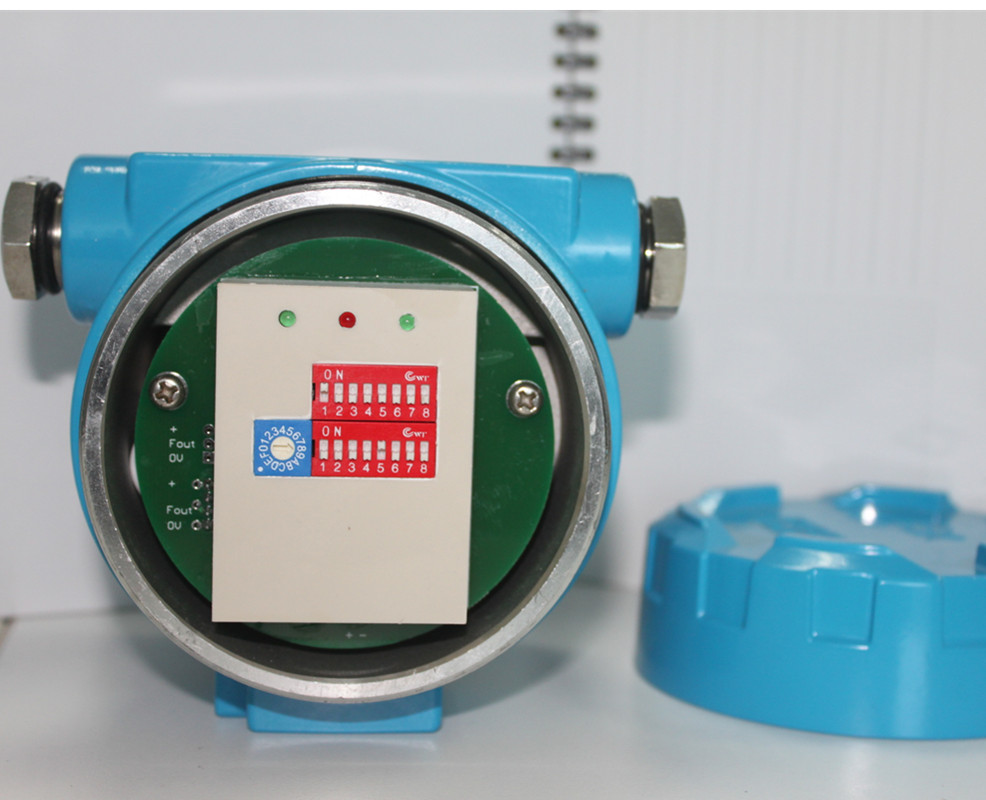

* 具有电源指示和输出脉冲高低电平指示，方便客户现场调试。
* 量程比 1:10，拨码调试如后图；
可选配件
| 名称 | 备注 |

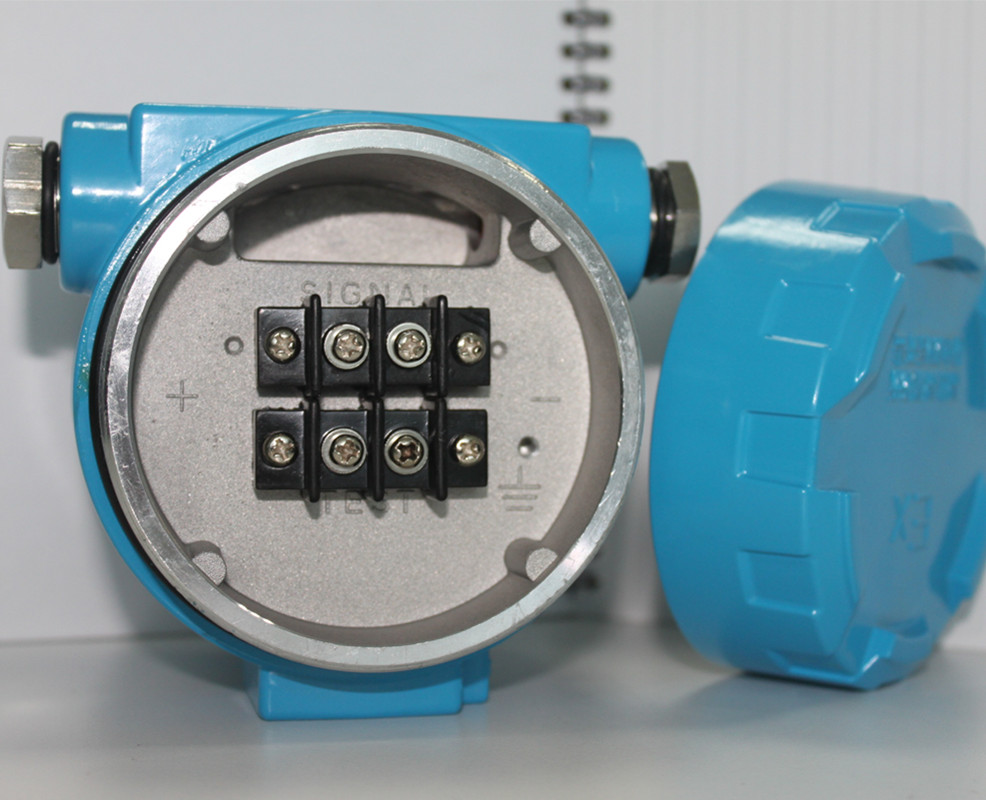

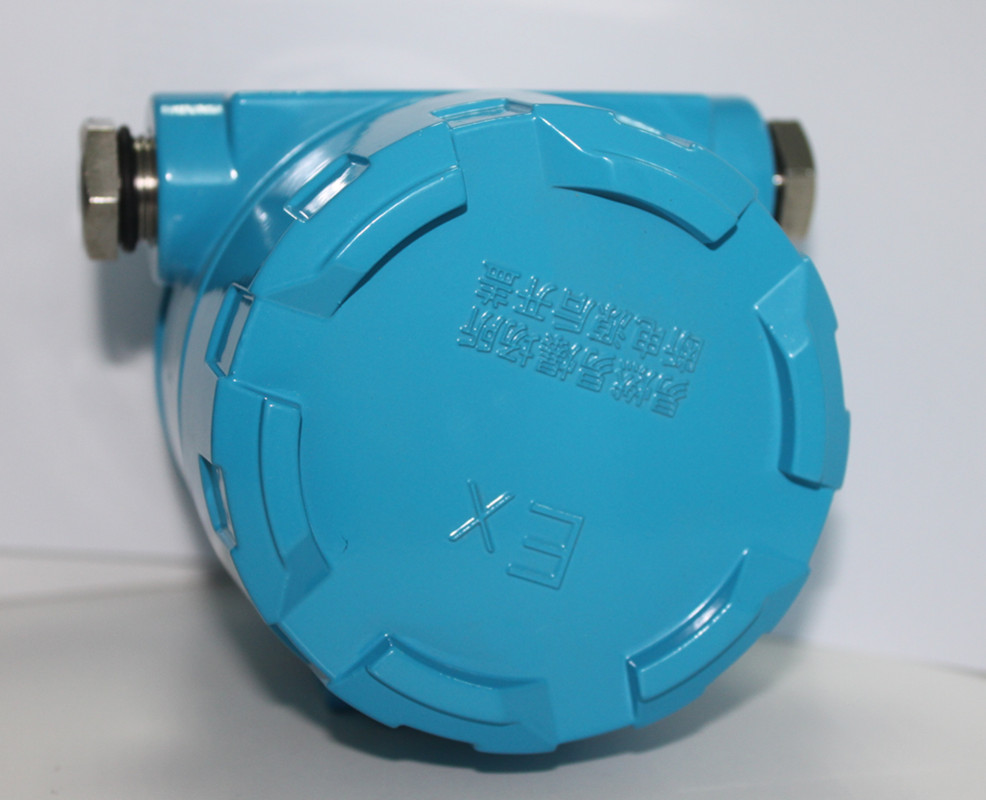

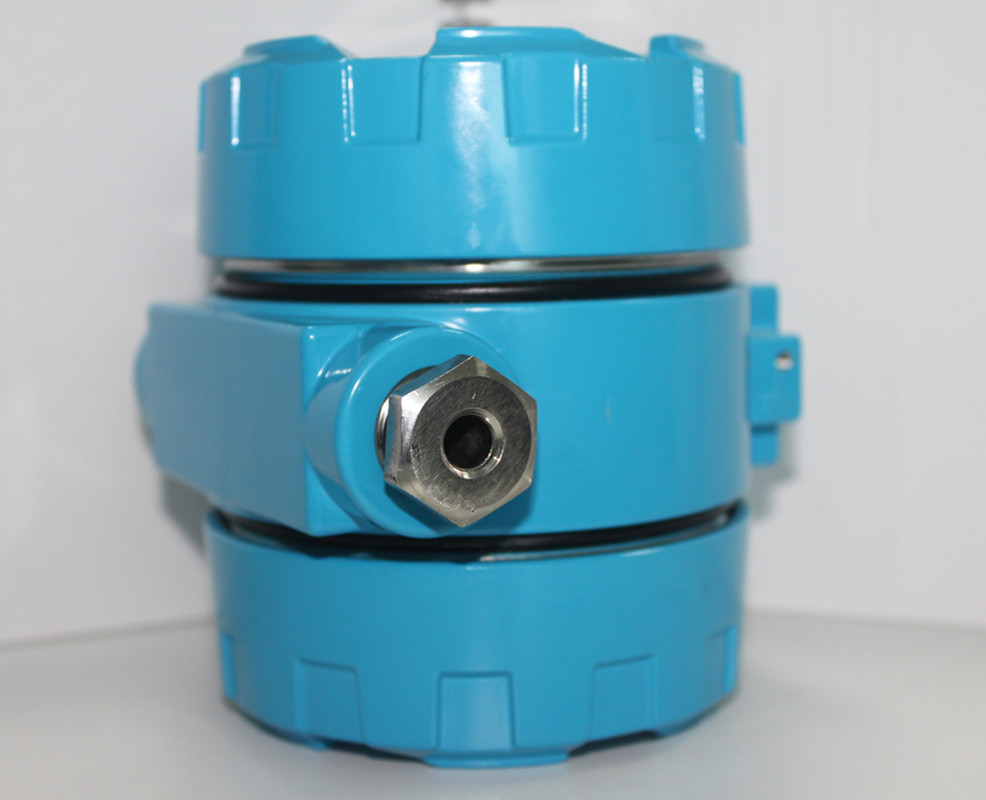

| 防爆壳体 | BP15 |
| 涡街拨码 | ||||||
| 介质 | 口径（mm） | SW1 | SW2 | SW3 | GB | SB |
| 气体/蒸汽 | 15 | 1,2,5,6 | 1 | 1 | 1,3 | 1,3 |
| 20 | 1,2,5,6 | 1 | 1 | 1,3 | 1,3 | |
| 25 | 1,2,5,6 | 1 | 1 | 1,3 | 1,3 | |
| 32 | 1,2,5,6 | 1 | 1 | 3 | 3 | |
| 40 | 1,3,5,7 | 2 | 2 | 3 | 3 | |
| 50 | 1,3,5,7 | 2 | 3 | 3 | 3 | |
| 65 | 1,3,5,7 | 2 | 3 | 3 | 3 | |
| 80 | 3,4,7,8 | 3 | 3 | 3 | 3 | |
| 100 | 1,3,5,7 | 3 | 1,3 | 3 | 3 | |
| 125 | 1,3,5,7 | 4 | 2,3 | 1,3 | 1,3 | |
| 150 | 3,4,7,8 | 4 | 4 | 1,3 | 1,3 | |
| 200 | 2,4,6,8 | 5 | 4 | 2,3 | 2,3 | |
| 250 | 2,4,6,8 | 6 | 4 | 2,3 | 2,3 | |
| 300 | 2,4,6,8 | 6 | 4 | 2,3 | 2,3 | |
| 350 | 2,4,6,8 | 7 | 5 | 2,3 | 2,3 | |
| 400 | 2,4,6,8 | 8 | 6 | 2,3 | 2,3 | |
| 液体 | 15 | 1,3,5,7 | 5 | 3 | 3 | 3 |
| 20 | 1,3,5,7 | 5 | 3 | 3 | 3 | |
| 25 | 1,3,5,7 | 4 | 4 | 3 | 3 | |
| 32 | 1,3,5,7 | 4 | 4 | 3 | 3 | |
| 40 | 2,4,6,8 | 6 | 4 | 1 | 3 | |
| 50 | 2,4,6,8 | 6 | 4 | 1 | 3 | |
| 65 | 2,4,6,8 | 6 | 4 | 1 | 3 | |
| 80 | 2,4,6,8 | 6 | 5 | 1 | 3 | |
| 100 | 2,4,6,8 | 6 | 5 | 1 | 3 | |
| 125 | 2,4,6,8 | 6 | 4,5,6 | 1 | 3 | |
| 150 | 2,4,6,8 | 6 | 4,5,6 | 2 | 3 | |
| 200 | 2,4,6,8 | 6 | 4,5,7 | 3 | 3 | |
| 250 | 3,4,7,8 | 8 | 4,5,8 | 3 | 3 | |
| 300 | 3,4,7,8 | 8 | 7 | 3 | 3 | |
| 350 | 3,4,7,8 | 8 | 8 | 3 | 3 | |
| 400 | 3,4,7,8 | 8 | 6.8 | 3 | 3 | |
