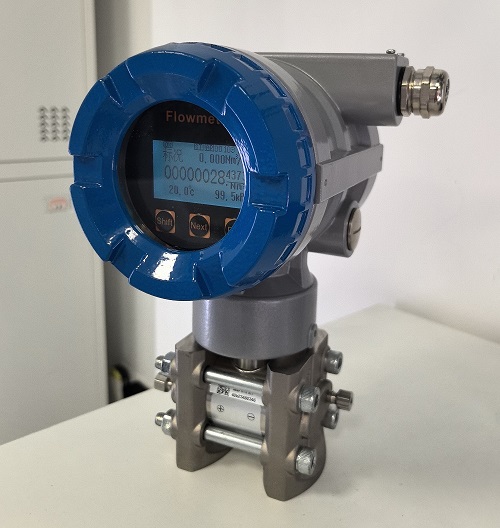

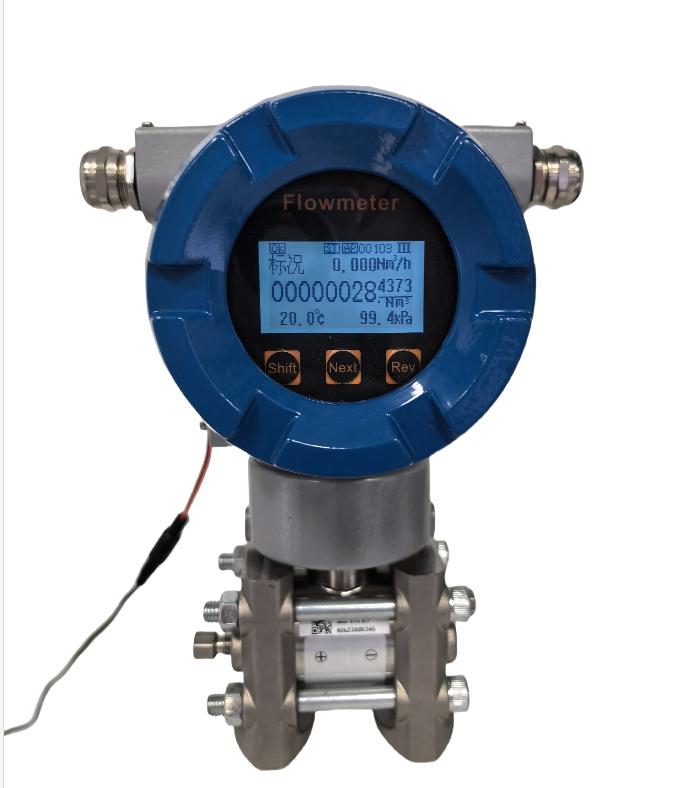

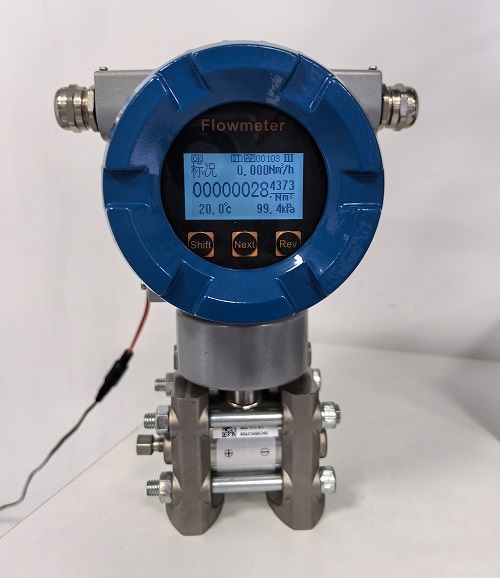

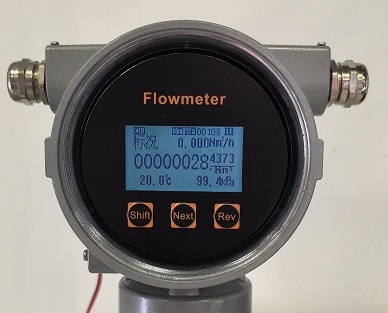

智能多参量变送器集差压变送器、温度采集、压力采集、流量积算于一体的新型变送器，可就地显示工作压力、温度、瞬时、累积流量。并可对气体、蒸汽进行自动温度压力补偿，实现了现场显示标况流量、质量流量的功能。并可以使用干电池工作，可以与差压类流量计直接配套使用。
相关精度：
1、差压校准量程最高可达 0.075%
2、 静压校准量程最高可达 0.075%
3、温度测量精度最高可达 0.2℃
4、瞬时流量计算误差小于 0.05%
5、累计流量误差小于 0.02%
6、时钟精度优于 0.5s/24h
服务热线:17321395307
材料规格
项目 | 描述 |
膜片 | 316L、哈氏合金 C、钽膜片 |
填充液 | 常温硅油、惰性填充液 |
过程连接 | 过程连接内螺纹 1/4-NPT |
过程接口材质 | 316 不锈钢、304 不锈钢 |
排气、排液阀 和堵头 | 316 不锈钢、304 不锈钢 |
密封 O 圈、垫 片 | 丁晴橡胶、氟化橡、聚四氟 |
法兰和螺栓、 螺母 | 304 不锈钢 |
电气接口 | M20x1.5 内螺纹 |
安装支架 | 采用标准支架可将变送器安装在几乎任何位置。支架设计用于安装在 50mm 的垂直或水 平管道上。 可根据客户提供需求定制。 |
尺寸 | 见后面结构尺寸 |
净重 | 3.6kg（不含电气转接头和过程连接转接头） |
差压量程
标称值 （kPa） | 测量极限值（kPa） | 最小量程1 （kPa） | 最大工作压力（MWP） （MPa）
| 过压极限值 （OPL）
| ||
量程下限 （LRL） | 量程上限 （URL） | 单侧 （MPa） | 双侧 （MPa） | |||
3 | -3 | 3 | 0.1 | 16 / 42 | 16 / 42 | 16 / 42 |
6 | -6 | 6 | 0.2 | 16 / 42 | 16 / 42 | 16 / 42 |
40 | -40 | 40 | 0.4 | 16 / 42 | 16 / 42 | 16 / 42 |
250 | -250 | 250 | 1 | 16 / 42 | 16 / 42 | 16 / 42 |
注：
1. 默认出厂设计的量程比为 20:1，更高量程比要求请咨询技术支持；
2. 仪表的最大工作压力（MWP=PN）取决于承压能力最低的组件压力，如需要考虑过程连接的承压能力，同时还应当考虑压
力、温度关系；
3. 过压极限值（OPL）取决于承压能力最低的组件压力。

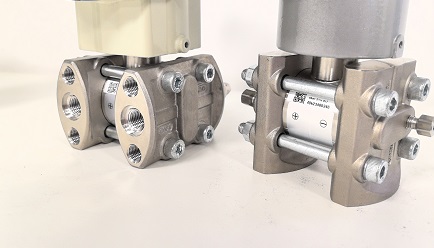

H 型结构，横装双法兰（标准）
过程连接内螺纹 1/4-NPT，法兰后端自带排液排气阀，316 不锈钢
