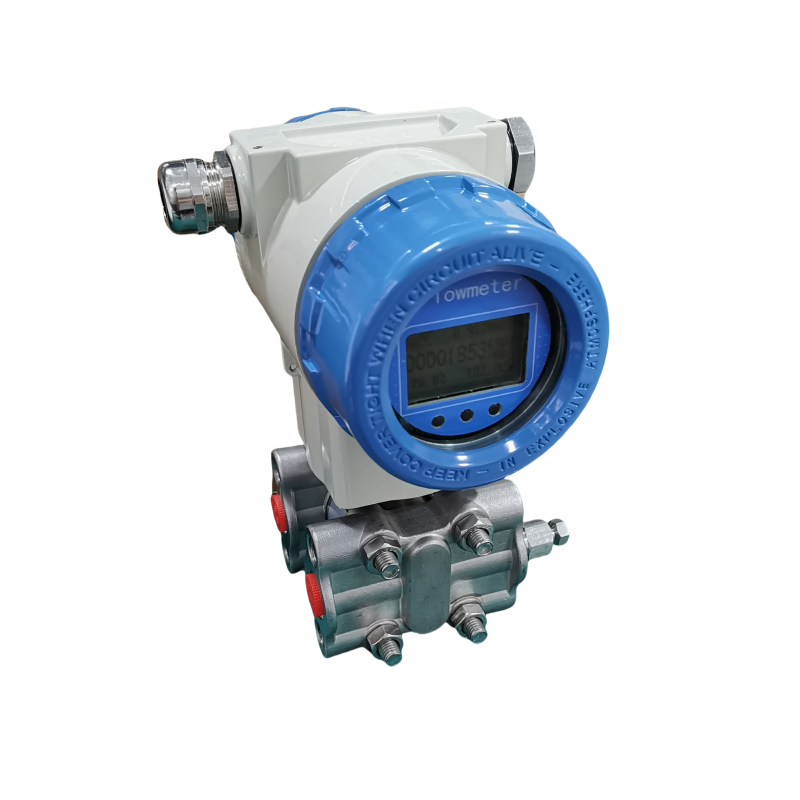

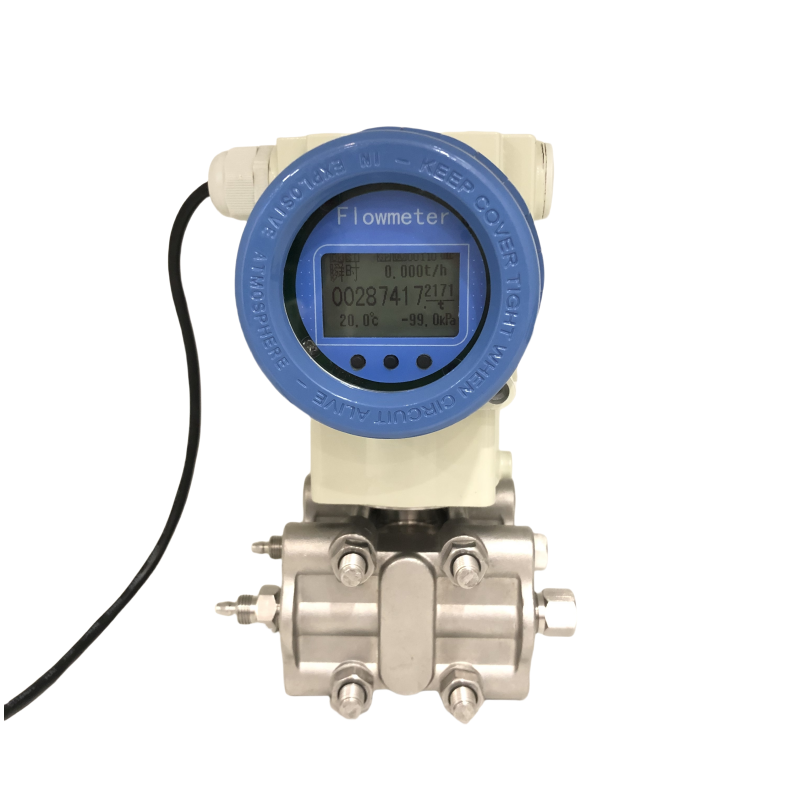

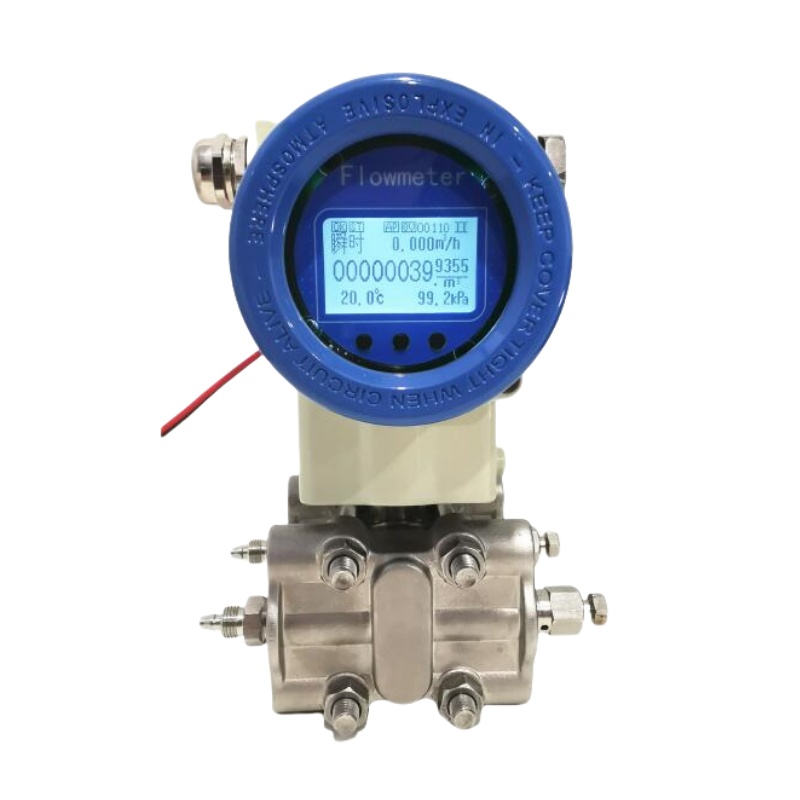

多参量差压变送器

   智能多参量变送器集差压变送器、温度采集、压力采集、流量积算于一体的新型变送器,可就地显示工作压力、温度、瞬时、累积流量。并可对气体、蒸汽进行自动温度压力补偿,实现了现场显示标况流量、质量流量的功能。并可以使用干电池工作,可以与差压类流量计直接配套使用。



服务热线:17321395307
商务微信
产品简介 产品选型 性能应用 视频展示

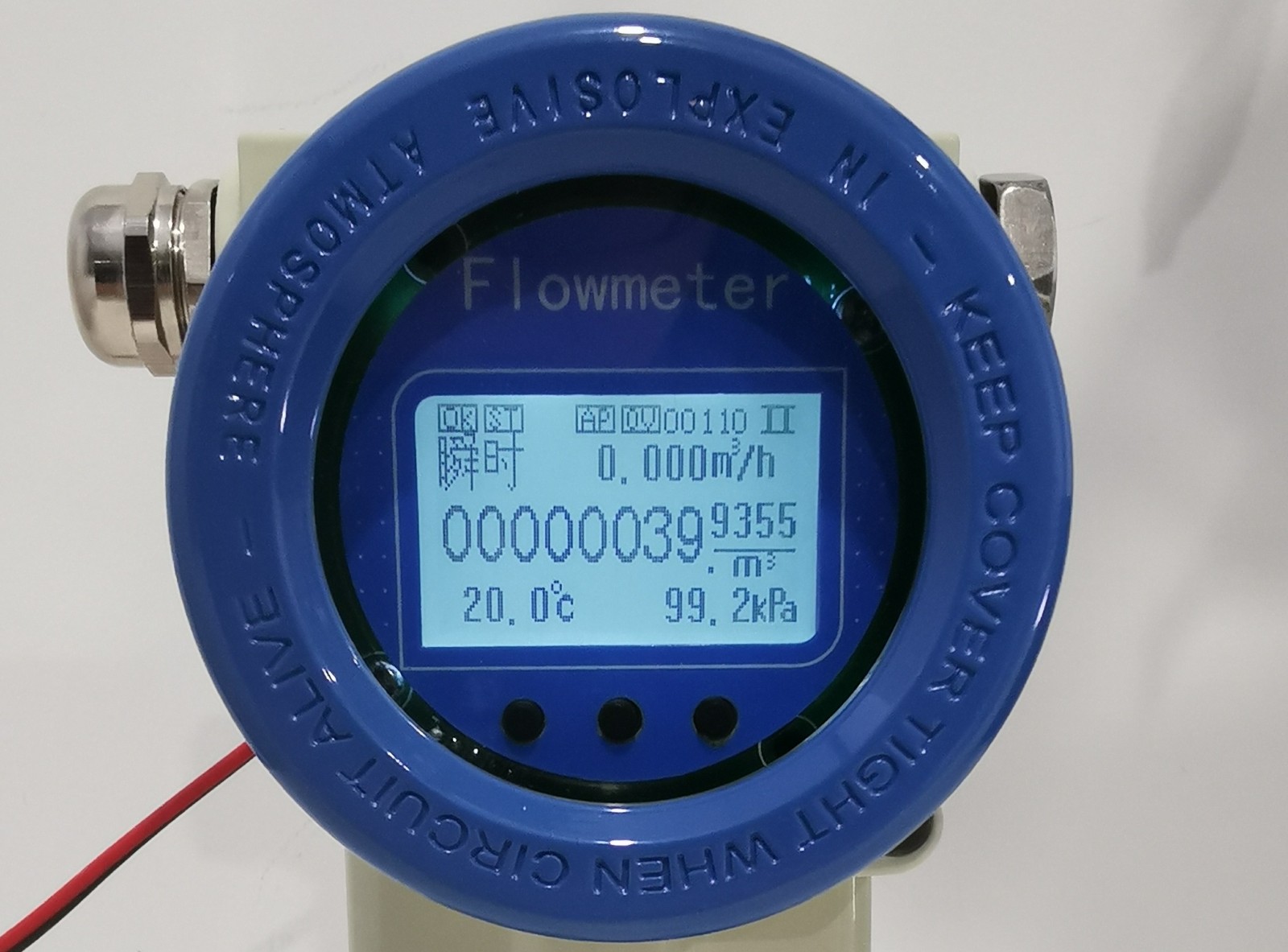

* 多参量变送器液晶点阵汉字显示,直观方便,操作简洁明了;

配备非接触磁性数据设定,无需开盖,安全方便。

可配接多种差压类流量传感器(如孔板、V型锥、阿牛巴、弯管等差压类传感器);

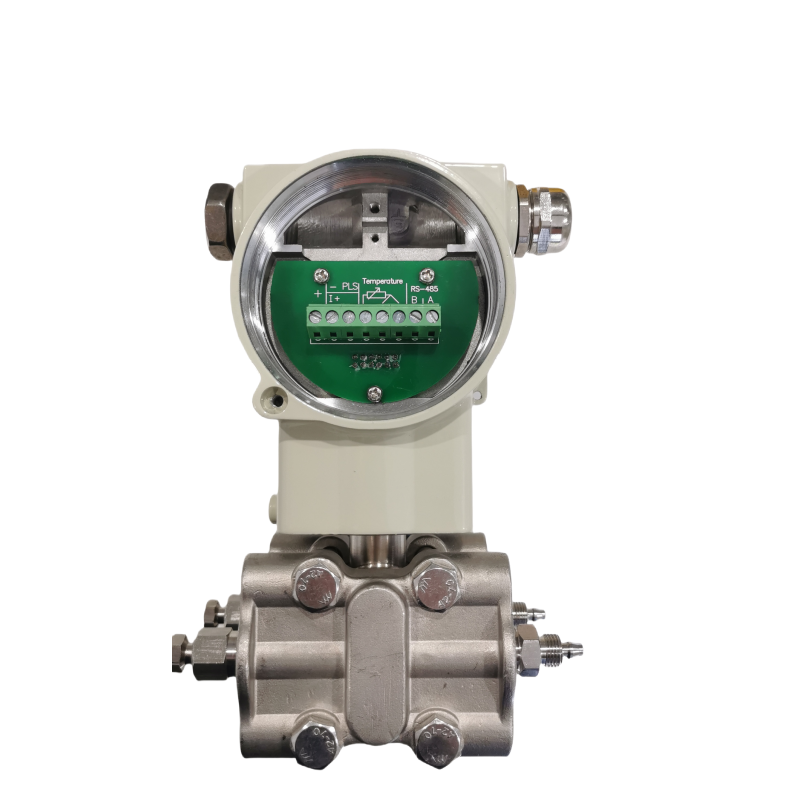

带温度/压力传感器接口, 互换性强。可配接Pt100或Pt1000,压力可接表压或绝压传感器,并可分段修正;(选配)

测量介质广泛,可测量蒸汽、液体、一般气体等;

具有卓越的非线性修正功能,大大提高仪表的线性;

量程比1:100(特殊要求可1:200);

带全功能HART协议,可以远程参数设置和调试;(选配)

转换器可输出频率脉冲、4~20mA模拟信号,并具有RS485接口,可直接与微机联网,传输距离可达1.2km;(选配)

语言可共选择,有中英文两种模式;

参数设置方便,可永久保存,多参量变送器并可保存最长达三年的历史数据;

超低功耗,一节干电池全性能工作可维持至少3年;

工作模式可自动切换,电池供电、两线制;

具有自检功能,有丰富的自检信息,方便用户检修和调试;

具有独立密码设置,防盗功能可靠,参数、总量清零和校准可设置不同级别的密码,方便用户管理;

显示单位可选择,可自定义;

多参量变送器电气性能指标


1. 工作电源:

A.外电源:+24VDC±15%,纹波<5%,适用于4~20mA输出、脉冲输出、报警输出、RS-485等;

B.内电源:1组3.6V锂电池(ER26500),当电压低于3.0V时,出现欠压指示。

2. 整机功耗:

A.外电源:<2W;

B.内电源:平均功耗1mW,可连续使用两年以上。

3. 脉冲输出方式:

A.工况脉冲信号,直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出,高电平≥20V,低电平≤1V;

B.定标脉冲信号,与IC卡阀门控制器配套,高电平幅度≥2.8V,低电平幅度≤0.2V,单位脉冲代表体积量可设定范围:0.001m3~100m3。单选择该值时必须注意:定标脉 冲信号频率应≤900Hz。

C.定标脉冲信号,经光耦隔离放大输出,高电平≥20V,低电平≤1V。

4. RS-485通信(光电隔离),可实现以下功能:

A.采用RS-485接口,可直接与上位机或二次表联网,远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量;

B.由RS-485接口与HW-Ⅰ数据采集器配套,可组成电话网络通信系统,一台数据采集器可带15台流量计;

C.由RS-485接口与HW-Ⅱ数据采集器配套,可组成宽带网络通信系统,由INTERNET传输数据,一台数据采集器可带8台流量计。

5. 4~20mA标准电流信号(光电隔离,HART通讯)

与标准体积流量成正比,4mA对应0 m3/h, 20 mA对应******标准体积流量(该值可在一级菜单中进行设置),制式:两线制或三线制,流量计可根据所插电流模块自动识别,并正确输出。



多参量差压变送器可选配件:

防爆壳体:BP24

锂电池:ER34615/电池组

测量范围:3kPa/6kPa/40kPa/100kPa/250kPa

静压范围:10Mpa/40Mpa

精度:0.075%

环境条件:温度-20~50℃,湿度小于85%;

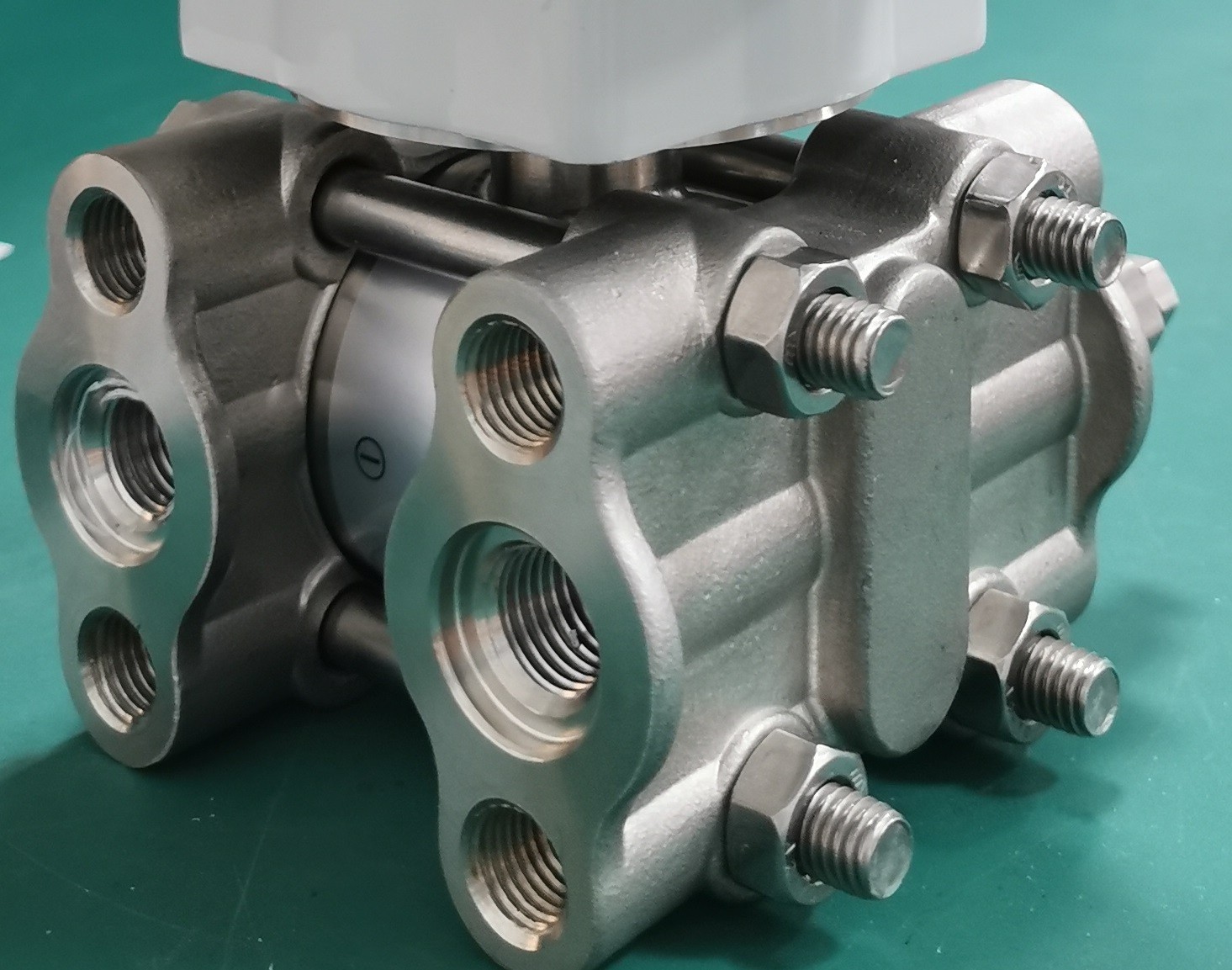

隔离膜片材质:316L不锈钢、哈氏合金、钽可选;

防护等级:IP65

防爆等级:ExIIdCT4(不含乙炔)

输出信号:二线制4~20ma,带HART通讯,**大负载500Ω

供电电源:外电源18~30V DC

内电源:一节3.6V锂亚电池,可工作2-3年;当电压低于3.0V时,出现欠压指示。

抗射频干扰:能承受电磁干扰流量为频率30KHZ~200MHZ;干扰强度:1V/mm的射频干扰

温度影响:使用环境如偏离20±20℃时须考虑温度

附加误差K:量程大于1Mpa K为0.3%/10℃(0.15/10℃);

振动影响:能在振动频率2~25HZ,位移幅值±1.6mm及频率25~100HZ;

加速度幅值±40m/s的环境中使用

电源影响:小于全量程的0.005%V

负载影响:小于全量程0.01%/100Ω
