涡街流量计应用

一、流量计参数

产品名称：智能涡街流量计

口径： DN50

介质： 饮料

耐压： 1.6Mpa

温度： 常温

精度： ±1.0％

电源： 24V DC

输出：4-20mA+脉冲

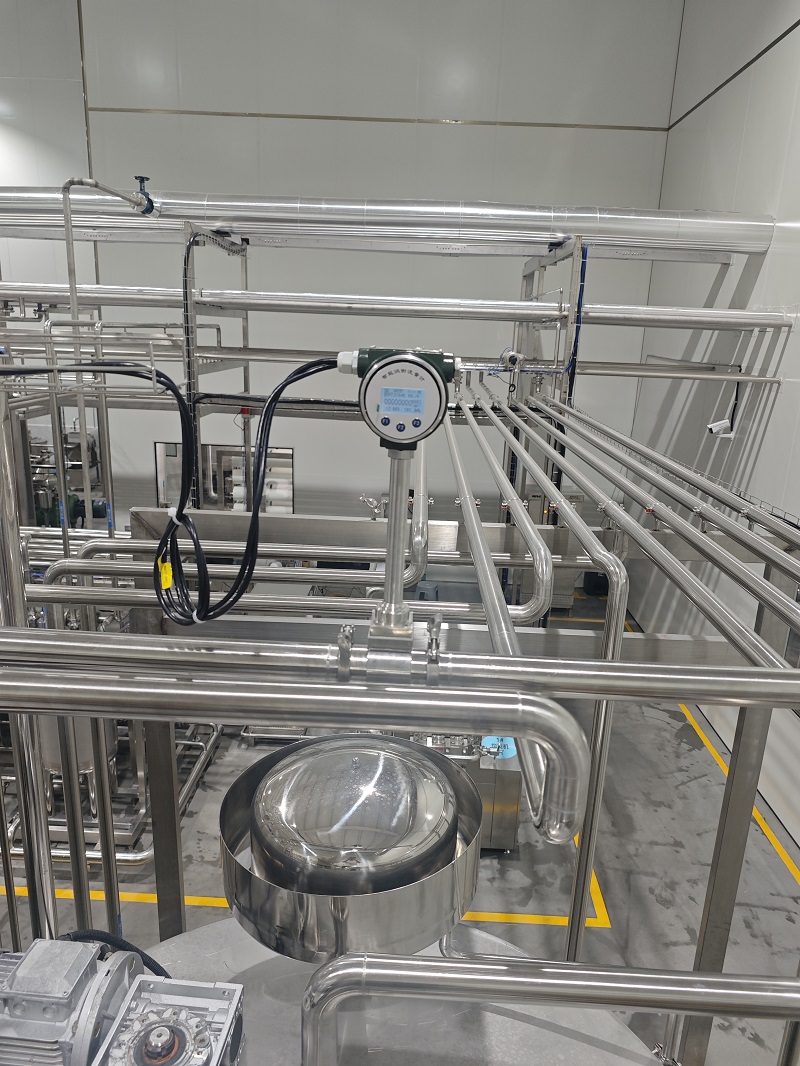

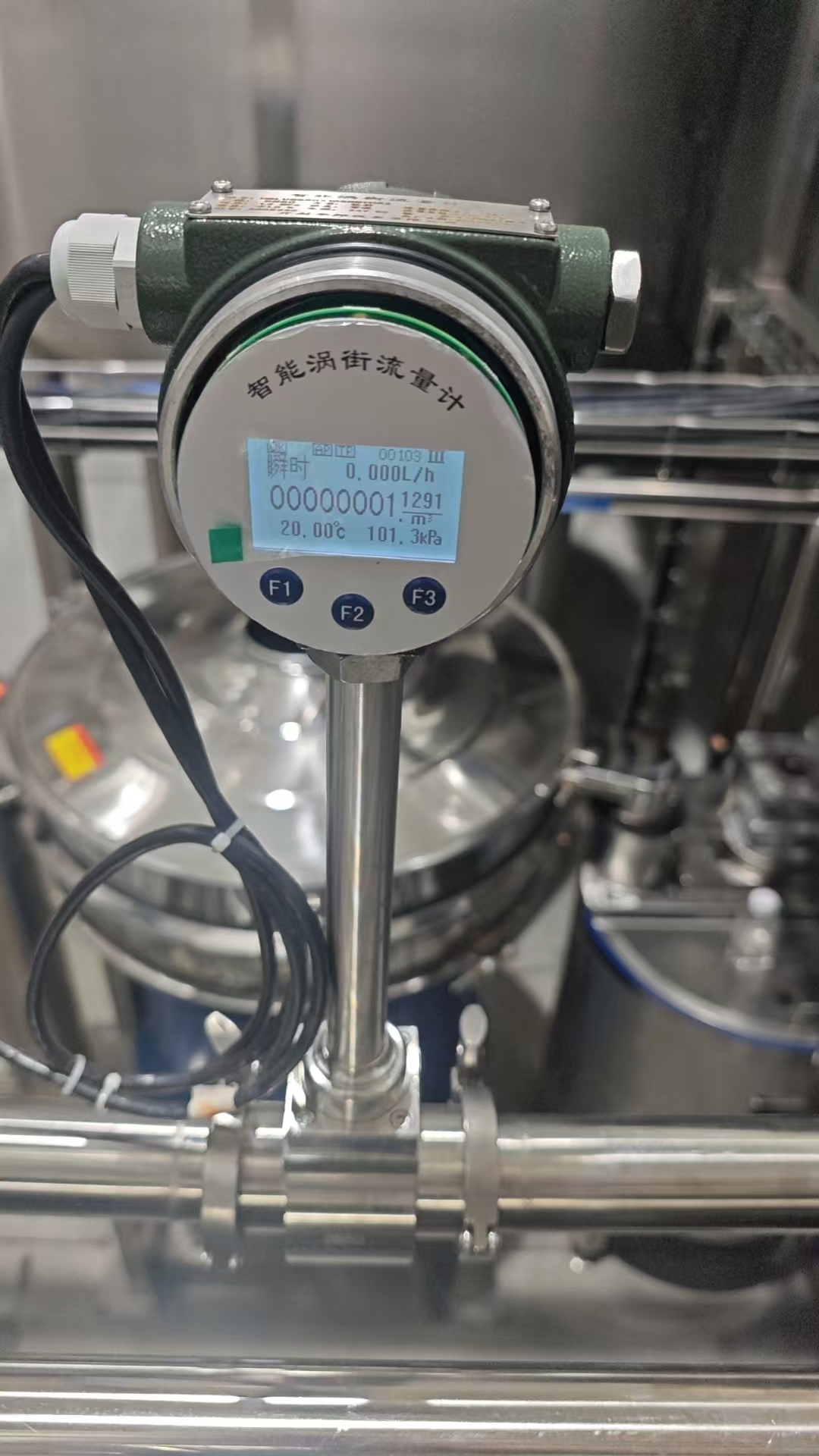

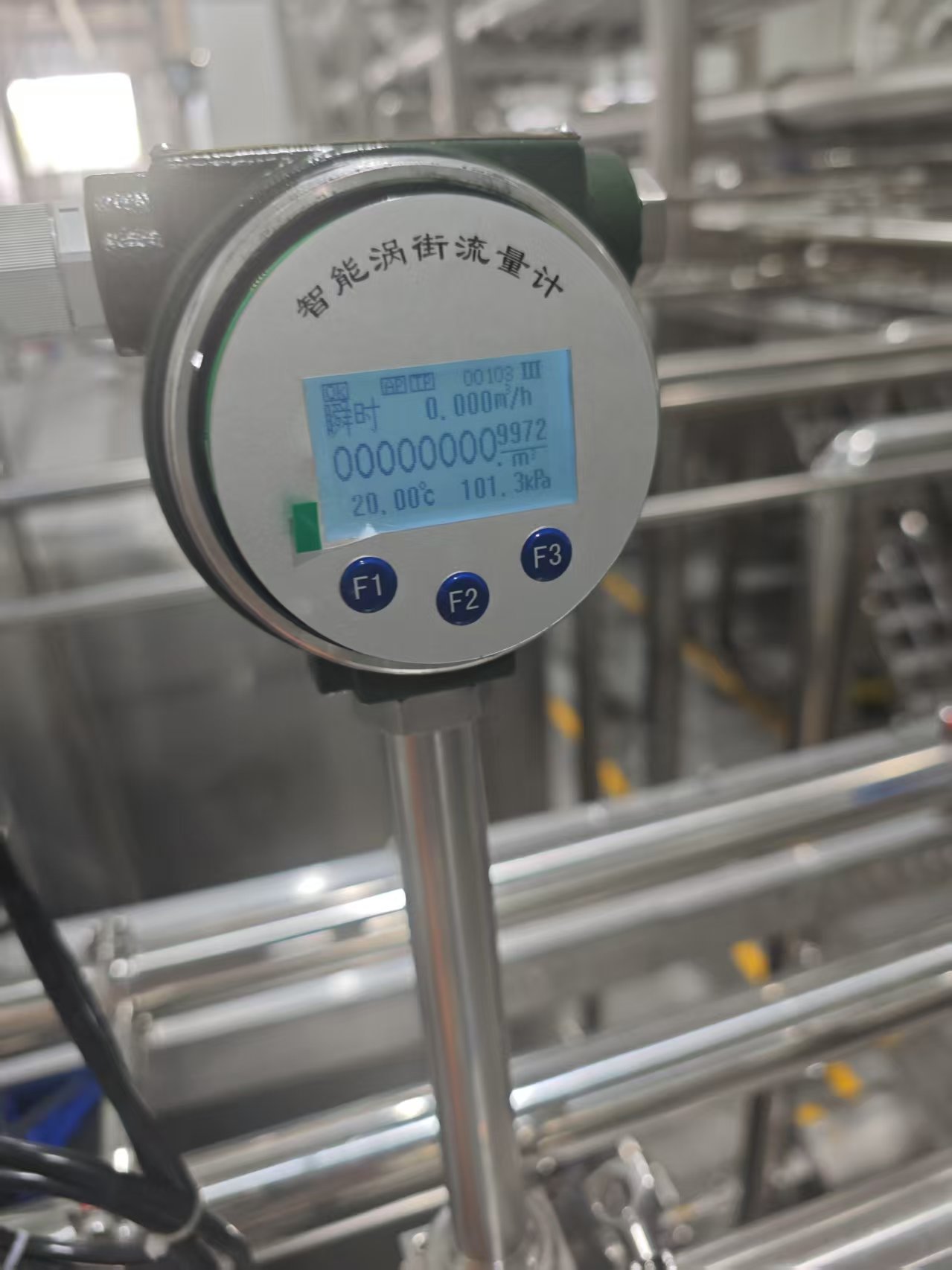

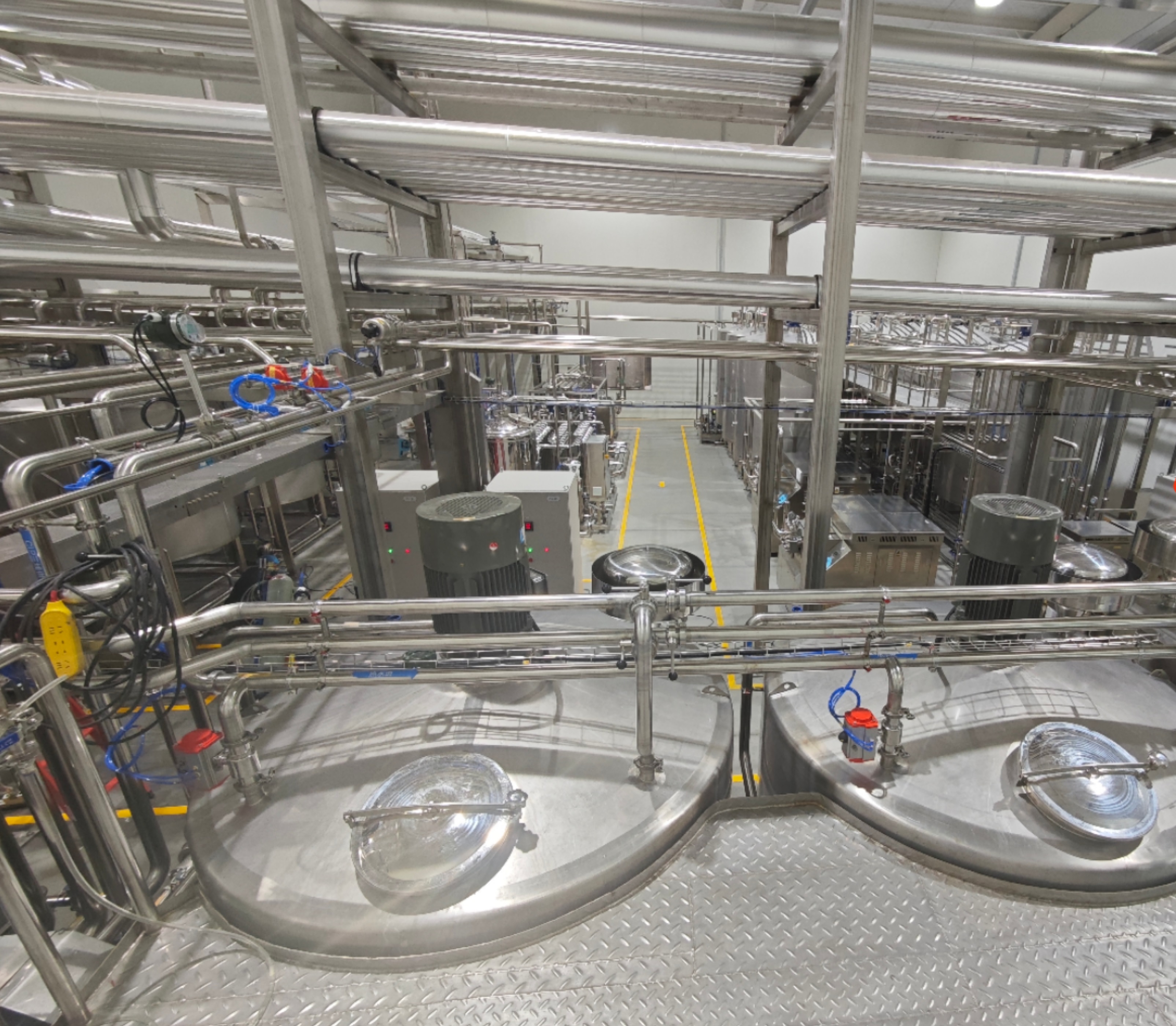

二、流量计应用图片

三、应用场景描述

1.现场使用DN50涡街，流量范围40m³/h,计量饮料无需温压补偿，上位机采集脉冲当量输出与流量计出现偏差，替换原有涡街转换器；

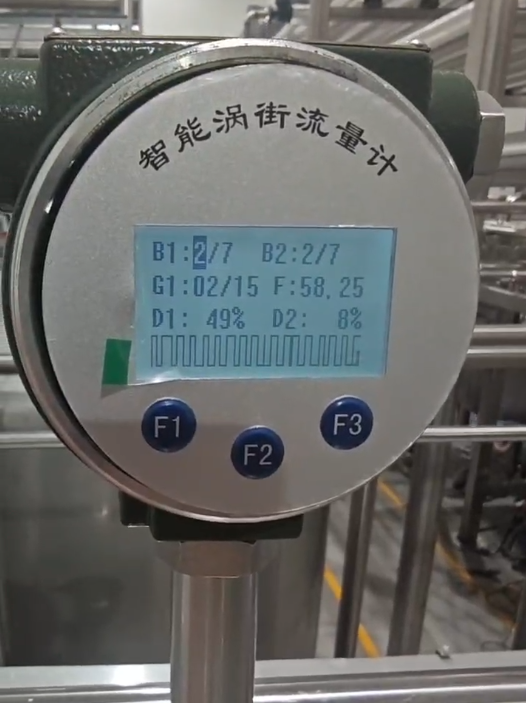

2.实际应用过程中涡街计量介质分为热水和冷水，现场管路流量计后端没有上升段不能保证涡街流量计满管,通过修正流量系数对涡街流量计进行校准。加水工程中涡街流量计流量波形稳定；

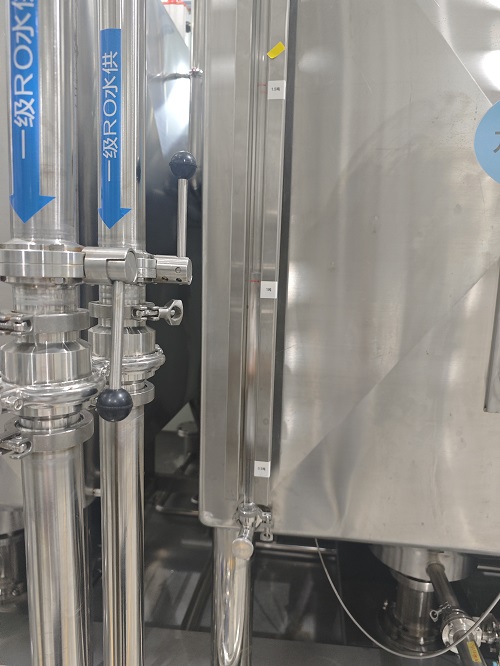

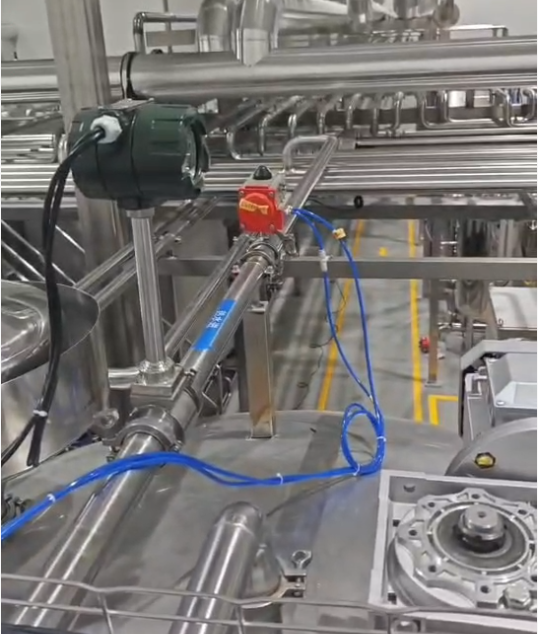

3.现场应用气动阀，流量计前阀关闭，然后后阀（罐前阀)大约三秒后关闭；

4.现在要求发料准不想调整布局，应用PLC做定量精准控制需配合开泵延时/关泵提前量/关阀提前量/分段修正/修正系数等参数确保精度。

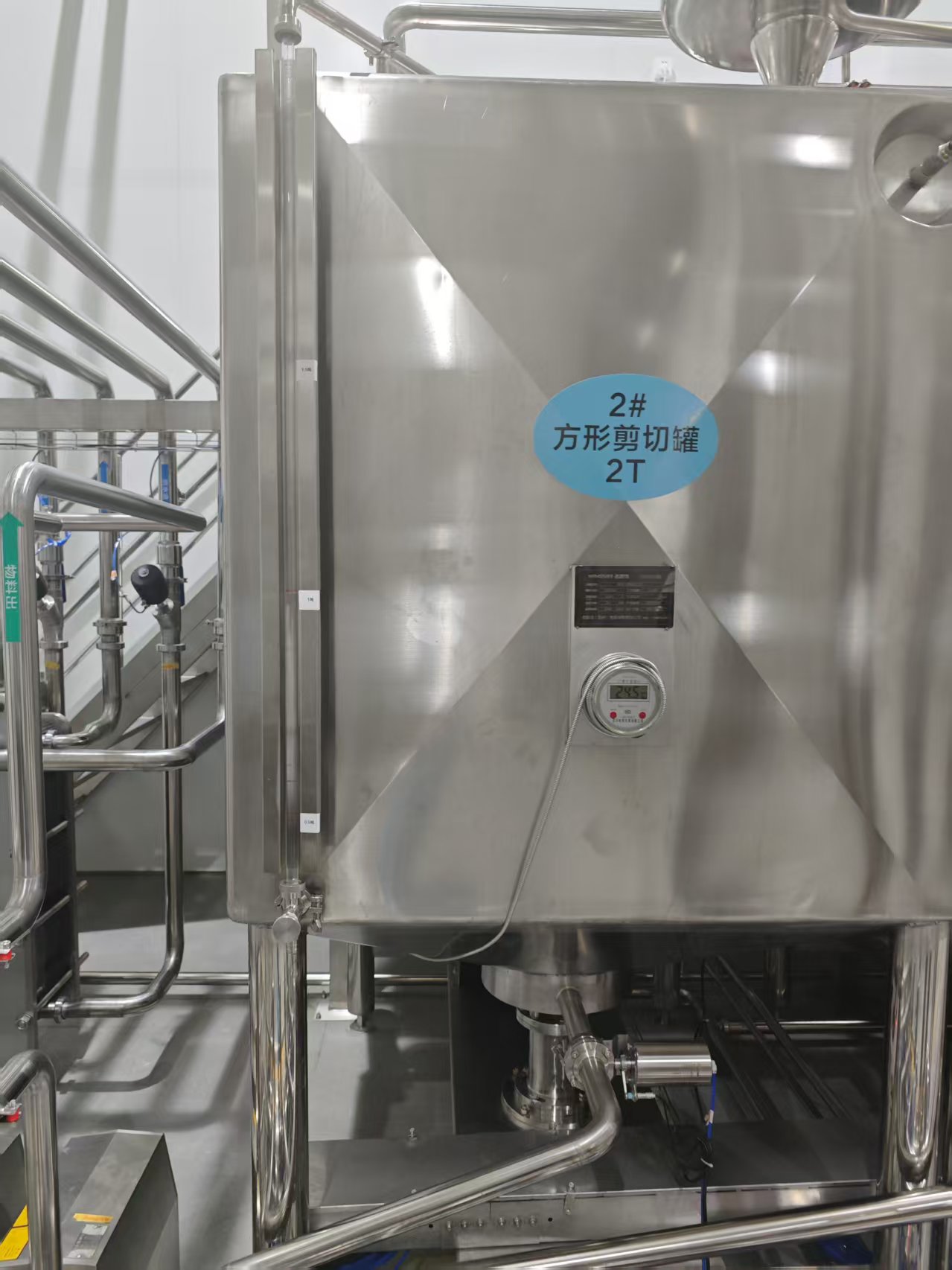

5、修正流量和液位计，最终完成脉冲采集校准；
